SF-XLA (C) 150/250 V Armoured Overall Screened Pairs & Triads (LSZH), XLPE/SHF1
Construction
Voltage
150/250v
Operating Temperature
-40°C to +90°C
Product Construction
Conductor:
Stranded bare or tinned copper class 5 (standard) or class 2 (optional)
Insulation:
XLPE Rated: +90ºC Wet/Dry, IEC 60092-360
Shielding:
Aluminum/mylar foil shield with tinned copper drain wire (standard)
Copper Tape Shield (optional)
Armour:
Tinned-Copper Braid (optional)
Bronze Braid (optional)
Jacket:
FR LSZH Thermoplastic, IEC 60092-360 (SHF1)
Available in:
Custom insulation/jacket colours
Certifications
Certification/Compliances
Construction & Materials:
- IEC 60092-376
- IEC 60092-350
- IEC 60092-360 (Insulation & Sheath)
- IEC 60228 (Conductor)
Performance:
- IEC 60332-3-22, Cat. A (Flame Retardancy)
- IEC 60754-1 & 2, IEC 60684-2 (Halogen Free)
- IEC 61034-1 & 2 (Low Smoke Emission)
- Cold Bend & Impact (-40ºC/-35ºC)
Approvals:
- American Bureau of Shipping (ABS)
- Lloyd’s Register
- Transport Canada
Colour Coding
Custom colour coding available, including:
- Per IEEE 1580 / IEC 60092-376, Annex A:
- Pairs – Black, White, # coded
- Triads – Black, White, Red, # coded

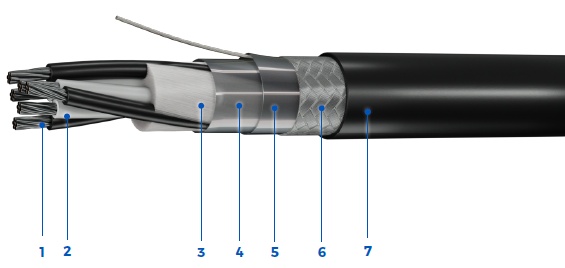

Properties
- Stranded Bare or Tinned Class 2 or Class 5 Copper Conductors
- XLPE Insulated Conductors
- Polypropylene Fillers
- Fiberglass Tape
- Overall Aluminum/Mylar Shield with Tinned Copper Drain Wire.
Optional: LSZH Inner Sheath (Not Shown) - Tinned-Copper or Bronze Braided Armour
- Protective LSZH Outer Sheath
NUMBER OF CONDUCTORS |
x | SIZE OF CONDUCTORS |
NOMINAL OD OVERALL CABLE |
CABLE WEIGHT | AMPACITY | SHAWFLEX PART NUMBER |
(c) | (mm2) | (in/mm) | (lbs/1000ft) / (kg/km) | (45°C ambient) | ||
1pr | x | 0.5 | 0.3 / 7.4 | 72.85 / 108.41 | 14 | SFC21E1A01F0800 |
2pr | x | 0.5 | 0.4 / 10.3 | 117.98 / 175.57 | 9 | SFC21E1A02F0800 |
4pr | x | 0.5 | 0.5 / 12 | 172.23 / 256.3 | 6.3 | SFC21E1A04F0800 |
5pr | x | 0.5 | 0.5 / 13.1 | 197.04 / 293.23 | 6.3 | SFC21E1A05F0800 |
7pr | x | 0.5 | 0.6 / 14 | 225.82 / 336.06 | 6.3 | SFC21E1A07F0800 |
10pr | x | 0.5 | 0.7 / 17.4 | 307.71 / 457.92 | 6.3 | SFC21E1A10F0800 |
12pr | x | 0.5 | 0.7 / 17.9 | 330.68 / 492.1 | 6.3 | SFC21E1A12F0800 |
14pr | x | 0.5 | 0.7 / 18.7 | 360.78 / 536.91 | 5.4 | SFC21E1A14F0800 |
19pr | x | 0.5 | 0.8 / 20.7 | 438.47 / 652.52 | 5.4 | SFC21E1A19F0800 |
24pr | x | 0.5 | 0.9 / 24.1 | 550.38 / 819.05 | 4.5 | SFC21E1A24F0800 |
1pr | x | 0.75 | 0.3 / 8.2 | 86.45 / 128.64 | 15 | SFC21E1B01F0800 |
2pr | x | 0.75 | 0.5 / 12.1 | 168.2 / 250.31 | 11 | SFC21E1B02F0800 |
4pr | x | 0.75 | 0.5 / 13.9 | 221.4 / 329.48 | 7.7 | SFC21E1B04F0800 |
5pr | x | 0.75 | 0.6 / 15 | 246.07 / 366.19 | 7.7 | SFC21E1B05F0800 |
7pr | x | 0.75 | 0.6 / 16.2 | 286.27 / 426.01 | 7.7 | SFC21E1B07F0800 |
10pr | x | 0.75 | 0.8 / 20.5 | 407.77 / 606.84 | 7.7 | SFC21E1B10F0800 |
12pr | x | 0.75 | 0.8 / 21 | 441.76 / 657.42 | 7.7 | SFC21E1B12F0800 |
14pr | x | 0.75 | 0.9 / 22 | 482.23 / 717.63 | 6.6 | SFC21E1B14F0800 |
19pr | x | 0.75 | 1 / 24.5 | 591.47 / 880.21 | 6.6 | SFC21E1B19F0800 |
24pr | x | 0.75 | 1.1 / 28.6 | 746.01 / 1110.18 | 5.5 | SFC21E1B24F0800 |
1pr | x | 1.5 | 0.4 / 9.8 | 116.34 / 173.14 | 20 | SFC21E3A01F0800 |
2pr | x | 1.5 | 0.6 / 14.7 | 229.07 / 340.9 | 16 | SFC21E3A02F0800 |
4pr | x | 1.5 | 0.7 / 17 | 310.45 / 462 | 11.2 | SFC21E3A04F0800 |
5pr | x | 1.5 | 0.7 / 18.4 | 347.13 / 516.59 | 11.2 | SFC21E3A05F0800 |
7pr | x | 1.5 | 0.8 / 20.1 | 422.18 / 628.27 | 11.2 | SFC21E3A07F0800 |
10pr | x | 1.5 | 1 / 25.3 | 588.88 / 876.35 | 11.2 | SFC21E3A10F0800 |
12pr | x | 1.5 | 1 / 26.1 | 640.83 / 953.65 | 11.2 | SFC21E3A12F0800 |
14pr | x | 1.5 | 1.1 / 27.6 | 724.51 / 1078.18 | 9.6 | SFC21E3A14F0800 |
19pr | x | 1.5 | 1.2 / 30.8 | 894.5 / 1331.17 | 9.6 | SFC21E3A19F0800 |
1pr | x | 2.5 | 0.4 / 10.7 | 137.86 / 205.16 | 26 | SFC21E5A01F0800 |
2pr | x | 2.5 | 0.6 / 16.2 | 277.59 / 413.1 | 21 | SFC21E5A02F0800 |
4pr | x | 2.5 | 0.7 / 18.8 | 389.77 / 580.03 | 14.7 | SFC21E5A04F0800 |
5pr | x | 2.5 | 0.8 / 20.7 | 452.63 / 673.58 | 14.7 | SFC21E5A05F0800 |
7pr | x | 2.5 | 0.9 / 22.4 | 545.12 / 811.23 | 14.7 | SFC21E5A07F0800 |
10pr | x | 2.5 | 1.1 / 28.6 | 782.72 / 1164.81 | 14.7 | SFC21E5A10F0800 |
12pr | x | 2.5 | 1.2 / 29.4 | 861.22 / 1281.63 | 14.7 | SFC21E5A12F0800 |
14pr | x | 2.5 | 1.2 / 31.2 | 976.6 / 1453.33 | 12.6 | SFC21E5A14F0800 |
1tr | x | 0.5 | 0.3 / 7.7 | 79.95 / 118.98 | 9 | SFC31E1A01F0800 |
2tr | x | 0.5 | 0.5 / 11.6 | 158.81 / 236.33 | 7.2 | SFC31E1A02F0800 |
4tr | x | 0.5 | 0.5 / 13.3 | 210.96 / 313.95 | 6.3 | SFC31E1A04F0800 |
5tr | x | 0.5 | 0.6 / 14.3 | 235.5 / 350.46 | 6.3 | SFC31E1A05F0800 |
7tr | x | 0.5 | 0.6 / 15.3 | 274.24 / 408.11 | 6.3 | SFC31E1A07F0800 |
10tr | x | 0.5 | 0.8 / 19.1 | 377.07 / 561.14 | 5.4 | SFC31E1A10F0800 |
12tr | x | 0.5 | 0.8 / 19.6 | 408.98 / 608.63 | 5.4 | SFC31E1A12F0800 |
14tr | x | 0.5 | 0.8 / 20.8 | 461.62 / 686.97 | 5.4 | SFC31E1A14F0800 |
19tr | x | 0.5 | 0.9 / 22.9 | 554.58 / 825.3 | 4.5 | SFC31E1A19F0800 |
24tr | x | 0.5 | 1 / 26.7 | 699.37 / 1040.78 | 4.5 | SFC31E1A24F0800 |
1tr | x | 0.75 | 0.3 / 8.6 | 96.5 / 143.61 | 11 | SFC31E1B01F0800 |
2tr | x | 0.75 | 0.5 / 13.4 | 204.99 / 305.06 | 8.8 | SFC31E1B02F0800 |
4tr | x | 0.75 | 0.6 / 15.2 | 265.47 / 395.06 | 7.7 | SFC31E1B04F0800 |
5tr | x | 0.75 | 0.7 / 16.7 | 309.19 / 460.12 | 7.7 | SFC31E1B05F0800 |
7tr | x | 0.75 | 0.7 / 18 | 365.47 / 543.88 | 7.7 | SFC31E1B07F0800 |
10tr | x | 0.75 | 0.9 / 22.6 | 508.45 / 756.65 | 6.6 | SFC31E1B10F0800 |
12tr | x | 0.75 | 0.9 / 23.2 | 554.83 / 825.68 | 6.6 | SFC31E1B12F0800 |
14tr | x | 0.75 | 1 / 24.6 | 625.17 / 930.35 | 6.6 | SFC31E1B14F0800 |
1tr | x | 1.5 | 0.4 / 10.2 | 132.39 / 197.02 | 16 | SFC31E3A01F0800 |
2tr | x | 1.5 | 0.6 / 16 | 273.38 / 406.83 | 12.8 | SFC31E3A02F0800 |
4tr | x | 1.5 | 0.7 / 18.6 | 382.58 / 569.33 | 11.2 | SFC31E3A04F0800 |
5tr | x | 1.5 | 0.8 / 20.5 | 443.79 / 660.42 | 11.2 | SFC31E3A05F0800 |
7tr | x | 1.5 | 0.9 / 22.2 | 533.33 / 793.69 | 11.2 | SFC31E3A07F0800 |
10tr | x | 1.5 | 1.1 / 28.3 | 765.55 / 1139.26 | 9.6 | SFC31E3A10F0800 |
12tr | x | 1.5 | 1.1 / 29.2 | 842.24 / 1253.39 | 9.6 | SFC31E3A12F0800 |
1tr | x | 2.5 | 0.5 / 11.6 | 183.47 / 273.04 | 21 | SFC31E5A01F0800 |
2tr | x | 2.5 | 0.7 / 18 | 349.4 / 519.97 | 16.8 | SFC31E5A02F0800 |
4tr | x | 2.5 | 0.8 / 20.9 | 505.22 / 751.85 | 14.7 | SFC31E5A04F0800 |
5tr | x | 2.5 | 0.9 / 22.8 | 575.96 / 857.12 | 14.7 | SFC31E5A05F0800 |
7tr | x | 2.5 | 1 / 25 | 720.62 / 1072.41 | 14.7 | SFC31E5A07F0800 |
10tr | x | 2.5 | 1.3 / 32 | 1035.9 / 1541.59 | 12.6 | SFC31E5A10F0800 |
12tr | x | 2.5 | 1.3 / 33 | 1150.4 / 1711.98 | 12.6 | SFC31E5A12F0800 |
*Ampacity value based on ABS Rules for Building and Classing Steel Vessels, Version 2023, Table-6. Values are corrected according to Table 6 for number of Conductors.
**Available in both American Wire Gauge (AWG) and Metric wire conductor sizes.

Markets / Applications
Marine & Shipboard
Voltage
150/250v
Operating Temperature
-40°C to +90°C
Product Construction
Conductor:
Stranded bare or tinned copper class 5 (standard) or class 2 (optional)
Insulation:
XLPE Rated: +90ºC Wet/Dry, IEC 60092-360
Shielding:
Aluminum/mylar foil shield with tinned copper drain wire (standard)
Copper Tape Shield (optional)
Armour:
Tinned-Copper Braid (optional)
Bronze Braid (optional)
Jacket:
FR LSZH Thermoplastic, IEC 60092-360 (SHF1)
Available in:
Custom insulation/jacket colours
Certification/Compliances
Construction & Materials:
- IEC 60092-376
- IEC 60092-350
- IEC 60092-360 (Insulation & Sheath)
- IEC 60228 (Conductor)
Performance:
- IEC 60332-3-22, Cat. A (Flame Retardancy)
- IEC 60754-1 & 2, IEC 60684-2 (Halogen Free)
- IEC 61034-1 & 2 (Low Smoke Emission)
- Cold Bend & Impact (-40ºC/-35ºC)
Approvals:
- American Bureau of Shipping (ABS)
- Lloyd’s Register
- Transport Canada
Colour Coding
Custom colour coding available, including:
- Per IEEE 1580 / IEC 60092-376, Annex A:
- Pairs – Black, White, # coded
- Triads – Black, White, Red, # coded
- Stranded Bare or Tinned Class 2 or Class 5 Copper Conductors
- XLPE Insulated Conductors
- Polypropylene Fillers
- Fiberglass Tape
- Overall Aluminum/Mylar Shield with Tinned Copper Drain Wire.
Optional: LSZH Inner Sheath (Not Shown) - Tinned-Copper or Bronze Braided Armour
- Protective LSZH Outer Sheath
NUMBER OF CONDUCTORS |
x | SIZE OF CONDUCTORS |
NOMINAL OD OVERALL CABLE |
CABLE WEIGHT | AMPACITY | SHAWFLEX PART NUMBER |
(c) | (mm2) | (in/mm) | (lbs/1000ft) / (kg/km) | (45°C ambient) | ||
1pr | x | 0.5 | 0.3 / 7.4 | 72.85 / 108.41 | 14 | SFC21E1A01F0800 |
2pr | x | 0.5 | 0.4 / 10.3 | 117.98 / 175.57 | 9 | SFC21E1A02F0800 |
4pr | x | 0.5 | 0.5 / 12 | 172.23 / 256.3 | 6.3 | SFC21E1A04F0800 |
5pr | x | 0.5 | 0.5 / 13.1 | 197.04 / 293.23 | 6.3 | SFC21E1A05F0800 |
7pr | x | 0.5 | 0.6 / 14 | 225.82 / 336.06 | 6.3 | SFC21E1A07F0800 |
10pr | x | 0.5 | 0.7 / 17.4 | 307.71 / 457.92 | 6.3 | SFC21E1A10F0800 |
12pr | x | 0.5 | 0.7 / 17.9 | 330.68 / 492.1 | 6.3 | SFC21E1A12F0800 |
14pr | x | 0.5 | 0.7 / 18.7 | 360.78 / 536.91 | 5.4 | SFC21E1A14F0800 |
19pr | x | 0.5 | 0.8 / 20.7 | 438.47 / 652.52 | 5.4 | SFC21E1A19F0800 |
24pr | x | 0.5 | 0.9 / 24.1 | 550.38 / 819.05 | 4.5 | SFC21E1A24F0800 |
1pr | x | 0.75 | 0.3 / 8.2 | 86.45 / 128.64 | 15 | SFC21E1B01F0800 |
2pr | x | 0.75 | 0.5 / 12.1 | 168.2 / 250.31 | 11 | SFC21E1B02F0800 |
4pr | x | 0.75 | 0.5 / 13.9 | 221.4 / 329.48 | 7.7 | SFC21E1B04F0800 |
5pr | x | 0.75 | 0.6 / 15 | 246.07 / 366.19 | 7.7 | SFC21E1B05F0800 |
7pr | x | 0.75 | 0.6 / 16.2 | 286.27 / 426.01 | 7.7 | SFC21E1B07F0800 |
10pr | x | 0.75 | 0.8 / 20.5 | 407.77 / 606.84 | 7.7 | SFC21E1B10F0800 |
12pr | x | 0.75 | 0.8 / 21 | 441.76 / 657.42 | 7.7 | SFC21E1B12F0800 |
14pr | x | 0.75 | 0.9 / 22 | 482.23 / 717.63 | 6.6 | SFC21E1B14F0800 |
19pr | x | 0.75 | 1 / 24.5 | 591.47 / 880.21 | 6.6 | SFC21E1B19F0800 |
24pr | x | 0.75 | 1.1 / 28.6 | 746.01 / 1110.18 | 5.5 | SFC21E1B24F0800 |
1pr | x | 1.5 | 0.4 / 9.8 | 116.34 / 173.14 | 20 | SFC21E3A01F0800 |
2pr | x | 1.5 | 0.6 / 14.7 | 229.07 / 340.9 | 16 | SFC21E3A02F0800 |
4pr | x | 1.5 | 0.7 / 17 | 310.45 / 462 | 11.2 | SFC21E3A04F0800 |
5pr | x | 1.5 | 0.7 / 18.4 | 347.13 / 516.59 | 11.2 | SFC21E3A05F0800 |
7pr | x | 1.5 | 0.8 / 20.1 | 422.18 / 628.27 | 11.2 | SFC21E3A07F0800 |
10pr | x | 1.5 | 1 / 25.3 | 588.88 / 876.35 | 11.2 | SFC21E3A10F0800 |
12pr | x | 1.5 | 1 / 26.1 | 640.83 / 953.65 | 11.2 | SFC21E3A12F0800 |
14pr | x | 1.5 | 1.1 / 27.6 | 724.51 / 1078.18 | 9.6 | SFC21E3A14F0800 |
19pr | x | 1.5 | 1.2 / 30.8 | 894.5 / 1331.17 | 9.6 | SFC21E3A19F0800 |
1pr | x | 2.5 | 0.4 / 10.7 | 137.86 / 205.16 | 26 | SFC21E5A01F0800 |
2pr | x | 2.5 | 0.6 / 16.2 | 277.59 / 413.1 | 21 | SFC21E5A02F0800 |
4pr | x | 2.5 | 0.7 / 18.8 | 389.77 / 580.03 | 14.7 | SFC21E5A04F0800 |
5pr | x | 2.5 | 0.8 / 20.7 | 452.63 / 673.58 | 14.7 | SFC21E5A05F0800 |
7pr | x | 2.5 | 0.9 / 22.4 | 545.12 / 811.23 | 14.7 | SFC21E5A07F0800 |
10pr | x | 2.5 | 1.1 / 28.6 | 782.72 / 1164.81 | 14.7 | SFC21E5A10F0800 |
12pr | x | 2.5 | 1.2 / 29.4 | 861.22 / 1281.63 | 14.7 | SFC21E5A12F0800 |
14pr | x | 2.5 | 1.2 / 31.2 | 976.6 / 1453.33 | 12.6 | SFC21E5A14F0800 |
1tr | x | 0.5 | 0.3 / 7.7 | 79.95 / 118.98 | 9 | SFC31E1A01F0800 |
2tr | x | 0.5 | 0.5 / 11.6 | 158.81 / 236.33 | 7.2 | SFC31E1A02F0800 |
4tr | x | 0.5 | 0.5 / 13.3 | 210.96 / 313.95 | 6.3 | SFC31E1A04F0800 |
5tr | x | 0.5 | 0.6 / 14.3 | 235.5 / 350.46 | 6.3 | SFC31E1A05F0800 |
7tr | x | 0.5 | 0.6 / 15.3 | 274.24 / 408.11 | 6.3 | SFC31E1A07F0800 |
10tr | x | 0.5 | 0.8 / 19.1 | 377.07 / 561.14 | 5.4 | SFC31E1A10F0800 |
12tr | x | 0.5 | 0.8 / 19.6 | 408.98 / 608.63 | 5.4 | SFC31E1A12F0800 |
14tr | x | 0.5 | 0.8 / 20.8 | 461.62 / 686.97 | 5.4 | SFC31E1A14F0800 |
19tr | x | 0.5 | 0.9 / 22.9 | 554.58 / 825.3 | 4.5 | SFC31E1A19F0800 |
24tr | x | 0.5 | 1 / 26.7 | 699.37 / 1040.78 | 4.5 | SFC31E1A24F0800 |
1tr | x | 0.75 | 0.3 / 8.6 | 96.5 / 143.61 | 11 | SFC31E1B01F0800 |
2tr | x | 0.75 | 0.5 / 13.4 | 204.99 / 305.06 | 8.8 | SFC31E1B02F0800 |
4tr | x | 0.75 | 0.6 / 15.2 | 265.47 / 395.06 | 7.7 | SFC31E1B04F0800 |
5tr | x | 0.75 | 0.7 / 16.7 | 309.19 / 460.12 | 7.7 | SFC31E1B05F0800 |
7tr | x | 0.75 | 0.7 / 18 | 365.47 / 543.88 | 7.7 | SFC31E1B07F0800 |
10tr | x | 0.75 | 0.9 / 22.6 | 508.45 / 756.65 | 6.6 | SFC31E1B10F0800 |
12tr | x | 0.75 | 0.9 / 23.2 | 554.83 / 825.68 | 6.6 | SFC31E1B12F0800 |
14tr | x | 0.75 | 1 / 24.6 | 625.17 / 930.35 | 6.6 | SFC31E1B14F0800 |
1tr | x | 1.5 | 0.4 / 10.2 | 132.39 / 197.02 | 16 | SFC31E3A01F0800 |
2tr | x | 1.5 | 0.6 / 16 | 273.38 / 406.83 | 12.8 | SFC31E3A02F0800 |
4tr | x | 1.5 | 0.7 / 18.6 | 382.58 / 569.33 | 11.2 | SFC31E3A04F0800 |
5tr | x | 1.5 | 0.8 / 20.5 | 443.79 / 660.42 | 11.2 | SFC31E3A05F0800 |
7tr | x | 1.5 | 0.9 / 22.2 | 533.33 / 793.69 | 11.2 | SFC31E3A07F0800 |
10tr | x | 1.5 | 1.1 / 28.3 | 765.55 / 1139.26 | 9.6 | SFC31E3A10F0800 |
12tr | x | 1.5 | 1.1 / 29.2 | 842.24 / 1253.39 | 9.6 | SFC31E3A12F0800 |
1tr | x | 2.5 | 0.5 / 11.6 | 183.47 / 273.04 | 21 | SFC31E5A01F0800 |
2tr | x | 2.5 | 0.7 / 18 | 349.4 / 519.97 | 16.8 | SFC31E5A02F0800 |
4tr | x | 2.5 | 0.8 / 20.9 | 505.22 / 751.85 | 14.7 | SFC31E5A04F0800 |
5tr | x | 2.5 | 0.9 / 22.8 | 575.96 / 857.12 | 14.7 | SFC31E5A05F0800 |
7tr | x | 2.5 | 1 / 25 | 720.62 / 1072.41 | 14.7 | SFC31E5A07F0800 |
10tr | x | 2.5 | 1.3 / 32 | 1035.9 / 1541.59 | 12.6 | SFC31E5A10F0800 |
12tr | x | 2.5 | 1.3 / 33 | 1150.4 / 1711.98 | 12.6 | SFC31E5A12F0800 |
*Ampacity value based on ABS Rules for Building and Classing Steel Vessels, Version 2023, Table-6. Values are corrected according to Table 6 for number of Conductors.
**Available in both American Wire Gauge (AWG) and Metric wire conductor sizes.
