SH-HFA (C) 150/250 V Armoured Overall Screened Pairs & Triads (LSZH), HF90/SHF1
Construction
Voltage
150/250v
Operating Temperature
-40°C to +90°C
Product Construction
Conductor:
Stranded bare or tinned copper class 5 (standard) or class 2 (optional)
Insulation:
Halogen Free HF90 Rated: +90ºC Wet/Dry, IEC 60092-360
Shielding:
Aluminum/mylar foil shield with tinned copper drain wire (standard)
Copper Tape Shield (optional)
Armour:
Tinned-Copper Braid (optional)
Bronze Braid (optional)
Jacket:
FR LSZH Thermoplastic, IEC 60092-360 (SHF1)
Available in:
Custom insulation/jacket colours
Certifications
Certification/Compliances
Construction & Materials:
- IEC 60092-376
- IEC 60092-350
- IEC 60092-360 (Insulation & Sheath)
- IEC 60228 (Conductor)
Performance:
- IEC 60332-3-22, Cat. A (Flame Retardancy)
- IEC 60754-1 & 2, IEC 60684-2 (Halogen Free)
- IEC 61034-1 & 2 (Low Smoke Emission)
- IEC 60811-403 (Ozone Resistance)
- Cold Bend & Impact (-40ºC/-35ºC)
Approvals:
- American Bureau of Shipping (ABS)
- Lloyd’s Register
- Transport Canada
Colour Coding
Custom colour coding available, inc.
- Per IEEE 1580 / IEC 60092-376, Annex A:
- Pairs – Black, White, # coded
- Triads – Black, White, Red, # coded

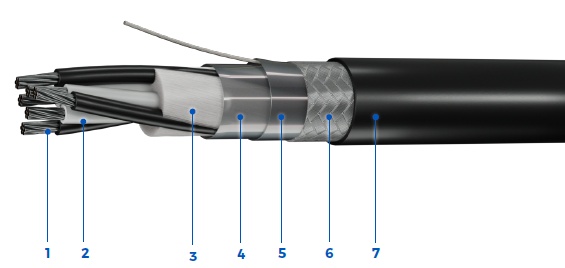

Properties
- Stranded Bare or Tinned Class 2 or Class 5 Copper Conductors
- Halogen Free HF90 Insulated Conductors
- Polypropylene Fillers
- Fiberglass Tape
- Overall Aluminum/Mylar Shield with Tinned Copper Drain Wire
Optional: LSZH Inner Sheath (Not Shown) - Tinned-Copper or Bronze Braided Armour
- Protective LSZH Outer Sheath
NUMBER OF CONDUCTORS |
x | SIZE OF CONDUCTORS |
NOMINAL OD OVERALL CABLE |
CABLE WEIGHT | AMPACITY | SHAWFLEX PART NUMBER |
(c) | (mm2) | (in/mm) | (lbs/1000ft) / (kg/km) | (45°C ambient) | ||
1pr | x | 0.5 | 0.3 / 8.2 | 82.19 / 122.32 | 14 | SHC21E1A01F0800 |
2pr | x | 0.5 | 0.5 / 12.1 | 162.07 / 241.19 | 9 | SHC21E1A02F0800 |
4pr | x | 0.5 | 0.5 / 13.9 | 209.14 / 311.23 | 6.3 | SHC21E1A04F0800 |
5pr | x | 0.5 | 0.6 / 15 | 230.74 / 343.37 | 6.3 | SHC21E1A05F0800 |
7pr | x | 0.5 | 0.6 / 16.2 | 264.78 / 394.04 | 6.3 | SHC21E1A07F0800 |
10pr | x | 0.5 | 0.8 / 20.5 | 377.04 / 561.1 | 6.3 | SHC21E1A10F0800 |
12pr | x | 0.5 | 0.8 / 21 | 405.03 / 602.75 | 6.3 | SHC21E1A12F0800 |
14pr | x | 0.5 | 0.9 / 22 | 439.31 / 653.77 | 5.4 | SHC21E1A14F0800 |
19pr | x | 0.5 | 1 / 24.5 | 533.14 / 793.4 | 5.4 | SHC21E1A19F0800 |
24pr | x | 0.5 | 1.1 / 28.6 | 670.98 / 998.53 | 4.5 | SHC21E1A24F0800 |
1pr | x | 0.75 | 0.3 / 8.6 | 91.26 / 135.81 | 15 | SHC21E1B01F0800 |
2pr | x | 0.75 | 0.5 / 13.1 | 186.79 / 277.98 | 11 | SHC21E1B02F0800 |
4pr | x | 0.75 | 0.6 / 14.8 | 236.27 / 351.6 | 7.7 | SHC21E1B04F0800 |
5pr | x | 0.75 | 0.6 / 16 | 263.63 / 392.32 | 7.7 | SHC21E1B05F0800 |
7pr | x | 0.75 | 0.7 / 17.5 | 316.82 / 471.48 | 7.7 | SHC21E1B07F0800 |
10pr | x | 0.75 | 0.9 / 21.9 | 437.16 / 650.56 | 7.7 | SHC21E1B10F0800 |
12pr | x | 0.75 | 0.9 / 22.5 | 473.57 / 704.75 | 7.7 | SHC21E1B12F0800 |
14pr | x | 0.75 | 0.9 / 23.8 | 531 / 790.22 | 6.6 | SHC21E1B14F0800 |
19pr | x | 0.75 | 1 / 26.3 | 635.18 / 945.26 | 6.6 | SHC21E1B19F0800 |
24pr | x | 0.75 | 1.2 / 31 | 818.35 / 1217.84 | 5.5 | SHC21E1B24F0800 |
1pr | x | 1.5 | 0.4 / 10.2 | 121.64 / 181.02 | 20 | SHC21E3A01F0800 |
2pr | x | 1.5 | 0.6 / 15.4 | 242.84 / 361.38 | 16 | SHC21E3A02F0800 |
4pr | x | 1.5 | 0.7 / 17.8 | 329.67 / 490.6 | 11.2 | SHC21E3A04F0800 |
5pr | x | 1.5 | 0.8 / 19.3 | 367.26 / 546.54 | 11.2 | SHC21E3A05F0800 |
7pr | x | 1.5 | 0.8 / 21.2 | 445.74 / 663.33 | 11.2 | SHC21E3A07F0800 |
10pr | x | 1.5 | 1.1 / 27 | 639.33 / 951.43 | 11.2 | SHC21E3A10F0800 |
12pr | x | 1.5 | 1.1 / 27.8 | 695.64 / 1035.22 | 11.2 | SHC21E3A12F0800 |
14pr | x | 1.5 | 1.1 / 29.2 | 767.95 / 1142.83 | 9.6 | SHC21E3A14F0800 |
19pr | x | 1.5 | 1.3 / 32.5 | 945.61 / 1407.22 | 9.6 | SHC21E3A19F0800 |
1pr | x | 2.5 | 0.5 / 11.5 | 165.62 / 246.47 | 26 | SHC21E5A01F0800 |
2pr | x | 2.5 | 0.7 / 17.1 | 301.74 / 449.04 | 21 | SHC21E5A02F0800 |
4pr | x | 2.5 | 0.8 / 19.6 | 411.27 / 612.03 | 14.7 | SHC21E5A04F0800 |
5pr | x | 2.5 | 0.9 / 21.6 | 474.27 / 705.78 | 14.7 | SHC21E5A05F0800 |
7pr | x | 2.5 | 0.9 / 23.7 | 583.75 / 868.71 | 14.7 | SHC21E5A07F0800 |
10pr | x | 2.5 | 1.2 / 30 | 820.78 / 1221.46 | 14.7 | SHC21E5A10F0800 |
12pr | x | 2.5 | 1.2 / 31.2 | 920.84 / 1370.35 | 14.7 | SHC21E5A12F0800 |
14pr | x | 2.5 | 1.3 / 32.7 | 1025.11 / 1525.53 | 12.6 | SHC21E5A14F0800 |
1tr | x | 0.5 | 0.3 / 8.6 | 90.73 / 135.02 | 9 | SHC31E1A01F0800 |
2tr | x | 0.5 | 0.5 / 13.4 | 195.8 / 291.38 | 7.2 | SHC31E1A02F0800 |
4tr | x | 0.5 | 0.6 / 15.2 | 247.08 / 367.69 | 6.3 | SHC31E1A04F0800 |
5tr | x | 0.5 | 0.7 / 16.7 | 286.19 / 425.9 | 6.3 | SHC31E1A05F0800 |
7tr | x | 0.5 | 0.7 / 18 | 333.25 / 495.93 | 6.3 | SHC31E1A07F0800 |
10tr | x | 0.5 | 0.9 / 22.6 | 462.36 / 688.07 | 5.4 | SHC31E1A10F0800 |
12tr | x | 0.5 | 0.9 / 23.2 | 499.74 / 743.7 | 5.4 | SHC31E1A12F0800 |
14tr | x | 0.5 | 1 / 24.6 | 560.81 / 834.58 | 5.4 | SHC31E1A14F0800 |
19tr | x | 0.5 | 1.1 / 27.4 | 688.54 / 1024.66 | 4.5 | SHC31E1A19F0800 |
24tr | x | 0.5 | 1.3 / 32 | 869.32 / 1293.69 | 4.5 | SHC31E1A24F0800 |
1tr | x | 0.75 | 0.4 / 9.2 | 107.55 / 160.05 | 11 | SHC31E1B01F0800 |
2tr | x | 0.75 | 0.6 / 14.2 | 218.42 / 325.04 | 8.8 | SHC31E1B02F0800 |
4tr | x | 0.75 | 0.6 / 16.2 | 287.99 / 428.57 | 7.7 | SHC31E1B04F0800 |
5tr | x | 0.75 | 0.7 / 17.8 | 331.99 / 494.06 | 7.7 | SHC31E1B05F0800 |
7tr | x | 0.75 | 0.8 / 19.2 | 391.67 / 582.87 | 7.7 | SHC31E1B07F0800 |
10tr | x | 0.75 | 1 / 24.5 | 559.45 / 832.56 | 6.6 | SHC31E1B10F0800 |
12tr | x | 0.75 | 1 / 25.2 | 610.76 / 908.9 | 6.6 | SHC31E1B12F0800 |
14tr | x | 0.75 | 1 / 26.4 | 674.95 / 1004.43 | 6.6 | SHC31E1B14F0800 |
19tr | x | 0.75 | 1.2 / 29.4 | 833.29 / 1240.08 | 5.5 | SHC31E1B19F0800 |
1tr | x | 1.5 | 0.4 / 10.7 | 138.6 / 206.25 | 16 | SHC31E3A01F0800 |
2tr | x | 1.5 | 0.7 / 17.1 | 299.67 / 445.95 | 12.8 | SHC31E3A02F0800 |
4tr | x | 1.5 | 0.8 / 19.6 | 407.38 / 606.25 | 11.2 | SHC31E3A04F0800 |
5tr | x | 1.5 | 0.8 / 21.6 | 469.42 / 698.58 | 11.2 | SHC31E3A05F0800 |
7tr | x | 1.5 | 0.9 / 23.7 | 576.97 / 858.63 | 11.2 | SHC31E3A07F0800 |
10tr | x | 1.5 | 1.2 / 29.9 | 810.76 / 1206.54 | 9.6 | SHC31E3A10F0800 |
12tr | x | 1.5 | 1.2 / 31.1 | 910.02 / 1354.26 | 9.6 | SHC31E3A12F0800 |
1tr | x | 2.5 | 0.5 / 12 | 190.81 / 283.96 | 21 | SHC31E5A01F0800 |
2tr | x | 2.5 | 0.7 / 18.8 | 368.89 / 548.96 | 16.8 | SHC31E5A02F0800 |
4tr | x | 2.5 | 0.9 / 21.9 | 531.74 / 791.32 | 14.7 | SHC31E5A04F0800 |
5tr | x | 2.5 | 1 / 24.1 | 616.34 / 917.22 | 14.7 | SHC31E5A05F0800 |
7tr | x | 2.5 | 1 / 26.2 | 753.43 / 1121.22 | 14.7 | SHC31E5A07F0800 |
*Ampacity value based on ABS Rules for Building and Classing Steel Vessels, Version 2023, Table-6. Values are corrected according to Table 6 for number of Conductors.
**Available in both American Wire Gauge (AWG) and Metric wire conductor sizes.
