SH-HF (I) 150/250 V Unarmoured Individually and Overall Screened Pairs & Triads (LSZH), HF90/SHF1
Construction
Voltage
150/250v
Operating Temperature
-40°C to +90°C
Product Construction
Conductor:
Stranded bare or tinned copper class 5 (standard) or class 2 (optional)
Insulation:
Halogen Free HF90 Rated: +90ºC Wet/Dry, IEC 60092-360
Shielding:
Aluminum/mylar foil shield with tinned copper drain wire (standard), available for both individual and overall shields
Copper Tape Shield (optional)
Jacket:
FR LSZH Thermoplastic, IEC 60092-360 (SHF1)
Available in:
Custom insulation/jacket colours
Certifications
Certification/Compliances
Construction & Materials:
- IEC 60092-376
- IEC 60092-350
- IEC 60092-360 (Insulation & Sheath)
- IEC 60228 (Conductor)
Performance:
- IEC 60332-3-22, Cat. A (Flame Retardancy)
- IEC 60754-1 & 2, IEC 60684-2 (Halogen Free)
- IEC 61034-1 & 2 (Low Smoke Emission)
- IEC 60811-403 (Ozone Resistance)
- Cold Bend & Impact (-40ºC/-35ºC)
Approvals:
- American Bureau of Shipping (ABS)
- Lloyd’s Register
- Transport Canada
Colour Coding
Custom colour coding available, including:
- Per IEEE 1580 / IEC 60092-376, Annex A:
- Pairs – Black, White, # coded
- Triads – Black, White, Red, # coded

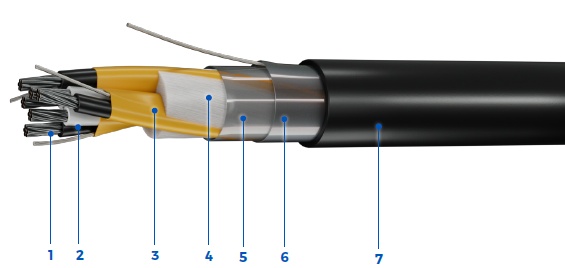

Properties
- Stranded Bare or Tinned Class 2 or Class 5 Copper Conductors
- Halogen Free HF90 Insulated Conductors
- Individual Aluminum/Mylar Shield with Tinned Copper Drain Wire
- Polypropylene Fillers
- Fiberglass Tape
- Overall Aluminum/Mylar Shield with Tinned Copper Drain Wire
- Protective LSZH Outer Sheath
NUMBER OF CONDUCTORS |
x | SIZE OF CONDUCTORS |
NOMINAL OD OVERALL CABLE |
CABLE WEIGHT | AMPACITY | SHAWFLEX PART NUMBER |
(c) | (mm2) | (in/mm) | (lbs/1000ft) / (kg/km) | (45°C ambient) | ||
2pr | 0.5 | 0.4 | 11.1 | 95.01 | 141.39 | SH022E1A02F0800 |
4pr | 0.5 | 0.5 | 13 | 136.9 | 203.74 | SH022E1A04F0800 |
5pr | 0.5 | 0.6 | 14.2 | 155.28 | 231.08 | SH022E1A05F0800 |
7pr | 0.5 | 0.6 | 15.6 | 196.2 | 291.98 | SH022E1A07F0800 |
10pr | 0.5 | 0.8 | 19.9 | 283.5 | 421.89 | SH022E1A10F0800 |
12pr | 0.5 | 0.8 | 20.5 | 314.65 | 468.24 | SH022E1A12F0800 |
14pr | 0.5 | 0.8 | 21.6 | 348.93 | 519.27 | SH022E1A14F0800 |
19pr | 0.5 | 1 | 24.2 | 443.05 | 659.33 | SH022E1A19F0800 |
24pr | 0.5 | 1.1 | 28.5 | 574.32 | 854.68 | SH022E1A24F0800 |
2pr | 0.75 | 0.5 | 12 | 117.92 | 175.49 | SH022E1B02F0800 |
4pr | 0.75 | 0.5 | 13.9 | 167.72 | 249.6 | SH022E1B04F0800 |
5pr | 0.75 | 0.6 | 15.4 | 195.89 | 291.52 | SH022E1B05F0800 |
7pr | 0.75 | 0.7 | 16.7 | 240.46 | 357.84 | SH022E1B07F0800 |
10pr | 0.75 | 0.8 | 21.4 | 348.99 | 519.35 | SH022E1B10F0800 |
12pr | 0.75 | 0.9 | 22.3 | 400.73 | 596.34 | SH022E1B12F0800 |
14pr | 0.75 | 0.9 | 23.4 | 451.11 | 671.32 | SH022E1B14F0800 |
19pr | 0.75 | 1 | 26.3 | 571.38 | 850.3 | SH022E1B19F0800 |
24pr | 0.75 | 1.2 | 31 | 740.26 | 1101.62 | SH022E1B24F0800 |
2pr | 1.5 | 0.6 | 14.4 | 163.28 | 242.99 | SH022E3A02F0800 |
4pr | 1.5 | 0.7 | 17 | 247.78 | 368.74 | SH022E3A04F0800 |
5pr | 1.5 | 0.7 | 18.9 | 292.97 | 435.98 | SH022E3A05F0800 |
7pr | 1.5 | 0.8 | 20.5 | 363.83 | 541.43 | SH022E3A07F0800 |
10pr | 1.5 | 1 | 26.6 | 543.34 | 808.58 | SH022E3A10F0800 |
12pr | 1.5 | 1.1 | 27.5 | 609.87 | 907.58 | SH022E3A12F0800 |
14pr | 1.5 | 1.1 | 29.2 | 702.48 | 1045.41 | SH022E3A14F0800 |
19pr | 1.5 | 1.3 | 32.8 | 895.57 | 1332.75 | SH022E3A19F0800 |
24pr | 1.5 | 1.5 | 38.6 | 1157.01 | 1721.81 | SH022E3A24F0800 |
2pr | 2.5 | 0.6 | 16.2 | 212.82 | 316.72 | SH022E5A02F0800 |
4pr | 2.5 | 0.8 | 19.1 | 328.78 | 489.28 | SH022E5A04F0800 |
5pr | 2.5 | 0.8 | 21 | 376.9 | 560.89 | SH022E5A05F0800 |
7pr | 2.5 | 0.9 | 23.1 | 485.9 | 723.1 | SH022E5A07F0800 |
10pr | 2.5 | 1.2 | 30 | 721.55 | 1073.79 | SH022E5A10F0800 |
12pr | 2.5 | 1.2 | 31 | 814.78 | 1212.52 | SH022E5A12F0800 |
14pr | 2.5 | 1.3 | 32.9 | 939.39 | 1397.96 | SH022E5A14F0800 |
19pr | 2.5 | 1.5 | 36.9 | 1199.02 | 1784.33 | SH022E5A19F0800 |
24pr | 2.5 | 1.7 | 43.8 | 1574.21 | 2342.68 | SH022E5A24F0800 |
2tr | 0.5 | 0.5 | 12.5 | 121.21 | 180.38 | SH032E1A02F0800 |
4tr | 0.5 | 0.6 | 14.4 | 171.7 | 255.52 | SH032E1A04F0800 |
5tr | 0.5 | 0.6 | 16 | 201.77 | 300.26 | SH032E1A05F0800 |
7tr | 0.5 | 0.7 | 17.4 | 245.96 | 366.03 | SH032E1A07F0800 |
10tr | 0.5 | 0.9 | 22.5 | 368.89 | 548.97 | SH032E1A10F0800 |
12tr | 0.5 | 0.9 | 23.2 | 410.8 | 611.34 | SH032E1A12F0800 |
14tr | 0.5 | 1 | 24.5 | 460.56 | 685.4 | SH032E1A14F0800 |
19tr | 0.5 | 1.1 | 27.4 | 582.99 | 867.58 | SH032E1A19F0800 |
24tr | 0.5 | 1.3 | 32.6 | 772.48 | 1149.58 | SH032E1A24F0800 |
2tr | 0.75 | 0.5 | 13.3 | 143.16 | 213.05 | SH032E1B02F0800 |
4tr | 0.75 | 0.6 | 15.7 | 215.43 | 320.6 | SH032E1B04F0800 |
5tr | 0.75 | 0.7 | 17.1 | 245.86 | 365.88 | SH032E1B05F0800 |
7tr | 0.75 | 0.7 | 18.9 | 315.61 | 469.67 | SH032E1B07F0800 |
10tr | 0.75 | 1 | 24.2 | 457.08 | 680.21 | SH032E1B10F0800 |
12tr | 0.75 | 1 | 25 | 511.89 | 761.78 | SH032E1B12F0800 |
14tr | 0.75 | 1 | 26.6 | 591.19 | 879.78 | SH032E1B14F0800 |
19tr | 0.75 | 1.2 | 29.8 | 754.83 | 1123.3 | SH032E1B19F0800 |
24tr | 0.75 | 1.4 | 35.1 | 974.91 | 1450.83 | SH032E1B24F0800 |
2tr | 1.5 | 0.6 | 16.3 | 211.7 | 315.04 | SH032E3A02F0800 |
4tr | 1.5 | 0.8 | 19.3 | 326.32 | 485.61 | SH032E3A04F0800 |
5tr | 1.5 | 0.8 | 21.1 | 373.87 | 556.38 | SH032E3A05F0800 |
7tr | 1.5 | 0.9 | 23.3 | 481.68 | 716.82 | SH032E3A07F0800 |
10tr | 1.5 | 1.2 | 30.2 | 716.36 | 1066.07 | SH032E3A10F0800 |
12tr | 1.5 | 1.2 | 31.2 | 808.38 | 1203.01 | SH032E3A12F0800 |
14tr | 1.5 | 1.3 | 33.1 | 931.19 | 1385.76 | SH032E3A14F0800 |
19tr | 1.5 | 1.5 | 37.1 | 1189.11 | 1769.59 | SH032E3A19F0800 |
24tr | 1.5 | 1.7 | 44.1 | 1563.25 | 2326.37 | SH032E3A24F0800 |
2tr | 2.5 | 0.7 | 18.1 | 270.47 | 402.5 | SH032E5A02F0800 |
4tr | 2.5 | 0.8 | 21.4 | 426.05 | 634.03 | SH032E5A04F0800 |
5tr | 2.5 | 0.9 | 23.8 | 503.38 | 749.11 | SH032E5A05F0800 |
7tr | 2.5 | 1 | 26.2 | 653.17 | 972.02 | SH032E5A07F0800 |
10tr | 2.5 | 1.3 | 34 | 965.66 | 1437.07 | SH032E5A10F0800 |
12tr | 2.5 | 1.4 | 35.1 | 1097.2 | 1632.81 | SH032E5A12F0800 |
14tr | 2.5 | 1.5 | 37.3 | 1263.76 | 1880.68 | SH032E5A14F0800 |
19tr | 2.5 | 1.6 | 41.9 | 1623.55 | 2416.1 | SH032E5A19F0800 |
24tr | 2.5 | 2 | 49.9 | 2154.72 | 3206.58 | SH032E5A24F0800 |
*Ampacity value based on ABS Rules for Building and Classing Steel Vessels, Version 2023, Table-6. Values are corrected according to Table 6 for number of Conductors.
**Available in both American Wire Gauge (AWG) and Metric wire conductor sizes.
Markets / Applications
Marine & Shipboard
Voltage
150/250v
Operating Temperature
-40°C to +90°C
Product Construction
Conductor:
Stranded bare or tinned copper class 5 (standard) or class 2 (optional)
Insulation:
Halogen Free HF90 Rated: +90ºC Wet/Dry, IEC 60092-360
Shielding:
Aluminum/mylar foil shield with tinned copper drain wire (standard), available for both individual and overall shields
Copper Tape Shield (optional)
Jacket:
FR LSZH Thermoplastic, IEC 60092-360 (SHF1)
Available in:
Custom insulation/jacket colours
Certification/Compliances
Construction & Materials:
- IEC 60092-376
- IEC 60092-350
- IEC 60092-360 (Insulation & Sheath)
- IEC 60228 (Conductor)
Performance:
- IEC 60332-3-22, Cat. A (Flame Retardancy)
- IEC 60754-1 & 2, IEC 60684-2 (Halogen Free)
- IEC 61034-1 & 2 (Low Smoke Emission)
- IEC 60811-403 (Ozone Resistance)
- Cold Bend & Impact (-40ºC/-35ºC)
Approvals:
- American Bureau of Shipping (ABS)
- Lloyd’s Register
- Transport Canada
Colour Coding
Custom colour coding available, including:
- Per IEEE 1580 / IEC 60092-376, Annex A:
- Pairs – Black, White, # coded
- Triads – Black, White, Red, # coded
- Stranded Bare or Tinned Class 2 or Class 5 Copper Conductors
- Halogen Free HF90 Insulated Conductors
- Individual Aluminum/Mylar Shield with Tinned Copper Drain Wire
- Polypropylene Fillers
- Fiberglass Tape
- Overall Aluminum/Mylar Shield with Tinned Copper Drain Wire
- Protective LSZH Outer Sheath
NUMBER OF CONDUCTORS |
x | SIZE OF CONDUCTORS |
NOMINAL OD OVERALL CABLE |
CABLE WEIGHT | AMPACITY | SHAWFLEX PART NUMBER |
(c) | (mm2) | (in/mm) | (lbs/1000ft) / (kg/km) | (45°C ambient) | ||
2pr | 0.5 | 0.4 | 11.1 | 95.01 | 141.39 | SH022E1A02F0800 |
4pr | 0.5 | 0.5 | 13 | 136.9 | 203.74 | SH022E1A04F0800 |
5pr | 0.5 | 0.6 | 14.2 | 155.28 | 231.08 | SH022E1A05F0800 |
7pr | 0.5 | 0.6 | 15.6 | 196.2 | 291.98 | SH022E1A07F0800 |
10pr | 0.5 | 0.8 | 19.9 | 283.5 | 421.89 | SH022E1A10F0800 |
12pr | 0.5 | 0.8 | 20.5 | 314.65 | 468.24 | SH022E1A12F0800 |
14pr | 0.5 | 0.8 | 21.6 | 348.93 | 519.27 | SH022E1A14F0800 |
19pr | 0.5 | 1 | 24.2 | 443.05 | 659.33 | SH022E1A19F0800 |
24pr | 0.5 | 1.1 | 28.5 | 574.32 | 854.68 | SH022E1A24F0800 |
2pr | 0.75 | 0.5 | 12 | 117.92 | 175.49 | SH022E1B02F0800 |
4pr | 0.75 | 0.5 | 13.9 | 167.72 | 249.6 | SH022E1B04F0800 |
5pr | 0.75 | 0.6 | 15.4 | 195.89 | 291.52 | SH022E1B05F0800 |
7pr | 0.75 | 0.7 | 16.7 | 240.46 | 357.84 | SH022E1B07F0800 |
10pr | 0.75 | 0.8 | 21.4 | 348.99 | 519.35 | SH022E1B10F0800 |
12pr | 0.75 | 0.9 | 22.3 | 400.73 | 596.34 | SH022E1B12F0800 |
14pr | 0.75 | 0.9 | 23.4 | 451.11 | 671.32 | SH022E1B14F0800 |
19pr | 0.75 | 1 | 26.3 | 571.38 | 850.3 | SH022E1B19F0800 |
24pr | 0.75 | 1.2 | 31 | 740.26 | 1101.62 | SH022E1B24F0800 |
2pr | 1.5 | 0.6 | 14.4 | 163.28 | 242.99 | SH022E3A02F0800 |
4pr | 1.5 | 0.7 | 17 | 247.78 | 368.74 | SH022E3A04F0800 |
5pr | 1.5 | 0.7 | 18.9 | 292.97 | 435.98 | SH022E3A05F0800 |
7pr | 1.5 | 0.8 | 20.5 | 363.83 | 541.43 | SH022E3A07F0800 |
10pr | 1.5 | 1 | 26.6 | 543.34 | 808.58 | SH022E3A10F0800 |
12pr | 1.5 | 1.1 | 27.5 | 609.87 | 907.58 | SH022E3A12F0800 |
14pr | 1.5 | 1.1 | 29.2 | 702.48 | 1045.41 | SH022E3A14F0800 |
19pr | 1.5 | 1.3 | 32.8 | 895.57 | 1332.75 | SH022E3A19F0800 |
24pr | 1.5 | 1.5 | 38.6 | 1157.01 | 1721.81 | SH022E3A24F0800 |
2pr | 2.5 | 0.6 | 16.2 | 212.82 | 316.72 | SH022E5A02F0800 |
4pr | 2.5 | 0.8 | 19.1 | 328.78 | 489.28 | SH022E5A04F0800 |
5pr | 2.5 | 0.8 | 21 | 376.9 | 560.89 | SH022E5A05F0800 |
7pr | 2.5 | 0.9 | 23.1 | 485.9 | 723.1 | SH022E5A07F0800 |
10pr | 2.5 | 1.2 | 30 | 721.55 | 1073.79 | SH022E5A10F0800 |
12pr | 2.5 | 1.2 | 31 | 814.78 | 1212.52 | SH022E5A12F0800 |
14pr | 2.5 | 1.3 | 32.9 | 939.39 | 1397.96 | SH022E5A14F0800 |
19pr | 2.5 | 1.5 | 36.9 | 1199.02 | 1784.33 | SH022E5A19F0800 |
24pr | 2.5 | 1.7 | 43.8 | 1574.21 | 2342.68 | SH022E5A24F0800 |
2tr | 0.5 | 0.5 | 12.5 | 121.21 | 180.38 | SH032E1A02F0800 |
4tr | 0.5 | 0.6 | 14.4 | 171.7 | 255.52 | SH032E1A04F0800 |
5tr | 0.5 | 0.6 | 16 | 201.77 | 300.26 | SH032E1A05F0800 |
7tr | 0.5 | 0.7 | 17.4 | 245.96 | 366.03 | SH032E1A07F0800 |
10tr | 0.5 | 0.9 | 22.5 | 368.89 | 548.97 | SH032E1A10F0800 |
12tr | 0.5 | 0.9 | 23.2 | 410.8 | 611.34 | SH032E1A12F0800 |
14tr | 0.5 | 1 | 24.5 | 460.56 | 685.4 | SH032E1A14F0800 |
19tr | 0.5 | 1.1 | 27.4 | 582.99 | 867.58 | SH032E1A19F0800 |
24tr | 0.5 | 1.3 | 32.6 | 772.48 | 1149.58 | SH032E1A24F0800 |
2tr | 0.75 | 0.5 | 13.3 | 143.16 | 213.05 | SH032E1B02F0800 |
4tr | 0.75 | 0.6 | 15.7 | 215.43 | 320.6 | SH032E1B04F0800 |
5tr | 0.75 | 0.7 | 17.1 | 245.86 | 365.88 | SH032E1B05F0800 |
7tr | 0.75 | 0.7 | 18.9 | 315.61 | 469.67 | SH032E1B07F0800 |
10tr | 0.75 | 1 | 24.2 | 457.08 | 680.21 | SH032E1B10F0800 |
12tr | 0.75 | 1 | 25 | 511.89 | 761.78 | SH032E1B12F0800 |
14tr | 0.75 | 1 | 26.6 | 591.19 | 879.78 | SH032E1B14F0800 |
19tr | 0.75 | 1.2 | 29.8 | 754.83 | 1123.3 | SH032E1B19F0800 |
24tr | 0.75 | 1.4 | 35.1 | 974.91 | 1450.83 | SH032E1B24F0800 |
2tr | 1.5 | 0.6 | 16.3 | 211.7 | 315.04 | SH032E3A02F0800 |
4tr | 1.5 | 0.8 | 19.3 | 326.32 | 485.61 | SH032E3A04F0800 |
5tr | 1.5 | 0.8 | 21.1 | 373.87 | 556.38 | SH032E3A05F0800 |
7tr | 1.5 | 0.9 | 23.3 | 481.68 | 716.82 | SH032E3A07F0800 |
10tr | 1.5 | 1.2 | 30.2 | 716.36 | 1066.07 | SH032E3A10F0800 |
12tr | 1.5 | 1.2 | 31.2 | 808.38 | 1203.01 | SH032E3A12F0800 |
14tr | 1.5 | 1.3 | 33.1 | 931.19 | 1385.76 | SH032E3A14F0800 |
19tr | 1.5 | 1.5 | 37.1 | 1189.11 | 1769.59 | SH032E3A19F0800 |
24tr | 1.5 | 1.7 | 44.1 | 1563.25 | 2326.37 | SH032E3A24F0800 |
2tr | 2.5 | 0.7 | 18.1 | 270.47 | 402.5 | SH032E5A02F0800 |
4tr | 2.5 | 0.8 | 21.4 | 426.05 | 634.03 | SH032E5A04F0800 |
5tr | 2.5 | 0.9 | 23.8 | 503.38 | 749.11 | SH032E5A05F0800 |
7tr | 2.5 | 1 | 26.2 | 653.17 | 972.02 | SH032E5A07F0800 |
10tr | 2.5 | 1.3 | 34 | 965.66 | 1437.07 | SH032E5A10F0800 |
12tr | 2.5 | 1.4 | 35.1 | 1097.2 | 1632.81 | SH032E5A12F0800 |
14tr | 2.5 | 1.5 | 37.3 | 1263.76 | 1880.68 | SH032E5A14F0800 |
19tr | 2.5 | 1.6 | 41.9 | 1623.55 | 2416.1 | SH032E5A19F0800 |
24tr | 2.5 | 2 | 49.9 | 2154.72 | 3206.58 | SH032E5A24F0800 |
*Ampacity value based on ABS Rules for Building and Classing Steel Vessels, Version 2023, Table-6. Values are corrected according to Table 6 for number of Conductors.
**Available in both American Wire Gauge (AWG) and Metric wire conductor sizes.
Marine & Shipboard
