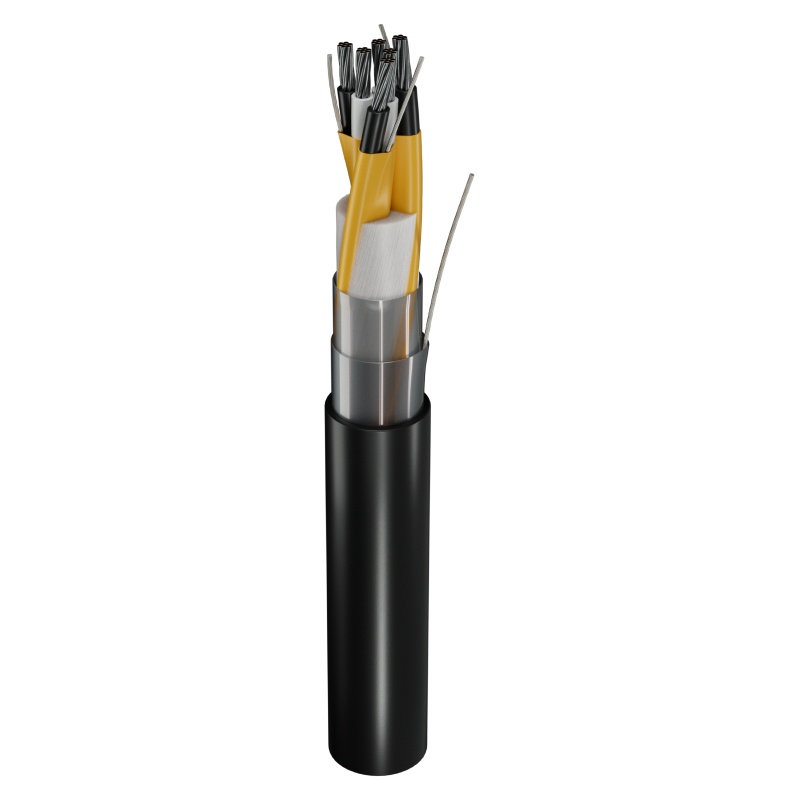

SF-XL (I) 150/250 V Unarmoured Individually and Overall Screened Pairs & Triads (LSZH), XLPE/SHF1
Construction
Voltage
150/250v
Operating Temperature
-40°C to +90°C
Product Construction
Conductor:
Stranded bare or tinned copper class 5 (standard) or class 2 (optional)
Insulation:
XLPE Rated: +90ºC Wet/Dry, IEC 60092-360
Shielding:
Aluminum/mylar foil shield with tinned copper drain wire (standard), available for both individual and overall shields
Copper Tape Shield (optional)
Jacket:
FR LSZH Thermoplastic, IEC 60092-360 (SHF1)
Available in:
Custom insulation/jacket colours
Certifications
Certification/ Compliances
Construction & Materials:
- IEC 60092-376
- IEC 60092-350
- IEC 60092-360 (Insulation & Sheath)
- IEC 60228 (Conductor)
Performance:
- IEC 60332-3-22, Cat. A (Flame Retardancy)
- IEC 60754-1 & 2, IEC 60684-2 (Halogen Free)
- IEC 61034-1 & 2 (Low Smoke Emission)
- Cold Bend & Impact (-40ºC/-35ºC)
Approvals:
- American Bureau of Shipping (ABS)
- Lloyd’s Register
- Transport Canada
Colour Coding
Custom colour coding available, including:
- Per IEEE 1580 / IEC 60092-376, Annex A:
- Pairs – Black, White, # coded
- Triads – Black, White, Red, # coded

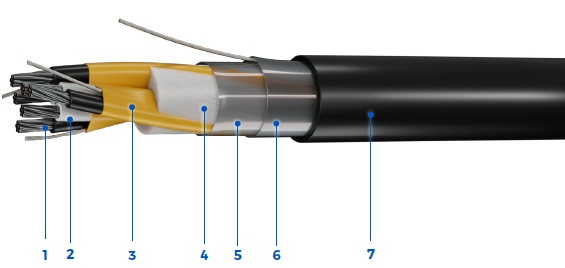

Properties
- Stranded Bare or Tinned Class 2 or Class 5 Copper Conductors
- XLPE Insulated Conductors
- Individual Aluminum/Mylar Shield with Tinned Copper Drain Wire
- Polypropylene Fillers
- Fiberglass Tape
- Overall Aluminum/Mylar Shield with Tinned Copper Drain Wire
- Protective LSZH Outer Sheath
NUMBER OF CONDUCTORS |
x | SIZE OF CONDUCTORS |
NOMINAL OD OVERALL CABLE |
CABLE WEIGHT | AMPACITY | SHAWFLEX PART NUMBER |
(c) | (mm2) | (in/mm) | (lbs/1000ft) / (kg/km) | (45°C ambient) | ||
2pr | x | 0.5 | 0.4 / 9.6 | 81.2 / 120.83 | 9 | SF022E1A02F0800 |
4pr | x | 0.5 | 0.4 / 11 | 111.51 / 165.94 | 6.3 | SF022E1A04F0800 |
5pr | x | 0.5 | 0.5 / 12.2 | 132.92 / 197.8 | 6.3 | SF022E1A05F0800 |
7pr | x | 0.5 | 0.5 / 13.2 | 160.88 / 239.41 | 6.3 | SF022E1A07F0800 |
10pr | x | 0.5 | 0.7 / 16.7 | 231.72 / 344.84 | 6.3 | SF022E1A10F0800 |
12pr | x | 0.5 | 0.7 / 17.2 | 256.97 / 382.41 | 6.3 | SF022E1A12F0800 |
14pr | x | 0.5 | 0.7 / 18.1 | 287.76 / 428.24 | 5.4 | SF022E1A14F0800 |
19pr | x | 0.5 | 0.8 / 20.3 | 367.36 / 546.69 | 5.4 | SF022E1A19F0800 |
24pr | x | 0.5 | 0.9 / 23.9 | 476.04 / 708.43 | 4.5 | SF022E1A24F0800 |
2pr | x | 0.75 | 0.4 / 11.1 | 103.55 / 154.09 | 11 | SF022E1B02F0800 |
4pr | x | 0.75 | 0.5 / 13 | 154 / 229.17 | 7.7 | SF022E1B04F0800 |
5pr | x | 0.75 | 0.6 / 14.2 | 176.65 / 262.89 | 7.7 | SF022E1B05F0800 |
7pr | x | 0.75 | 0.6 / 15.6 | 226.14 / 336.54 | 7.7 | SF022E1B07F0800 |
10pr | x | 0.75 | 0.8 / 19.9 | 326.32 / 485.62 | 7.7 | SF022E1B10F0800 |
12pr | x | 0.75 | 0.8 / 20.5 | 366.04 / 544.73 | 7.7 | SF022E1B12F0800 |
14pr | x | 0.75 | 0.8 / 21.6 | 408.91 / 608.52 | 6.6 | SF022E1B14F0800 |
19pr | x | 0.75 | 1 / 24.2 | 524.47 / 780.5 | 6.6 | SF022E1B19F0800 |
24pr | x | 0.75 | 1.1 / 28.5 | 679.28 / 1010.88 | 5.5 | SF022E1B24F0800 |
2pr | x | 1.5 | 0.5 / 13.7 | 155.22 / 230.99 | 16 | SF022E3A02F0800 |
4pr | x | 1.5 | 0.6 / 16.1 | 236.59 / 352.08 | 11.2 | SF022E3A04F0800 |
5pr | x | 1.5 | 0.7 / 17.6 | 269.56 / 401.15 | 11.2 | SF022E3A05F0800 |
7pr | x | 1.5 | 0.8 / 19.4 | 346.7 / 515.95 | 11.2 | SF022E3A07F0800 |
10pr | x | 1.5 | 1 / 24.9 | 503.83 / 749.78 | 11.2 | SF022E3A10F0800 |
12pr | x | 1.5 | 1 / 26 | 581.53 / 865.41 | 11.2 | SF022E3A12F0800 |
14pr | x | 1.5 | 1.1 / 27.3 | 655.25 / 975.11 | 9.6 | SF022E3A14F0800 |
19pr | x | 1.5 | 1.2 / 30.7 | 837.15 / 1245.82 | 9.6 | SF022E3A19F0800 |
24pr | x | 1.5 | 1.4 / 36.4 | 1102.49 / 1640.69 | 8 | SF022E3A24F0800 |
2pr | x | 2.5 | 0.6 / 15.5 | 202.76 / 301.73 | 21 | SF022E5A02F0800 |
4pr | x | 2.5 | 0.7 / 18 | 306.47 / 456.08 | 14.7 | SF022E5A04F0800 |
5pr | x | 2.5 | 0.8 / 20 | 361.61 / 538.13 | 14.7 | SF022E5A05F0800 |
7pr | x | 2.5 | 0.9 / 21.8 | 455.84 / 678.36 | 14.7 | SF022E5A07F0800 |
10pr | x | 2.5 | 1.1 / 28.3 | 677.16 / 1007.72 | 14.7 | SF022E5A10F0800 |
12pr | x | 2.5 | 1.2 / 29.4 | 784.36 / 1167.25 | 14.7 | SF022E5A12F0800 |
14pr | x | 2.5 | 1.2 / 31 | 887.65 / 1320.97 | 12.6 | SF022E5A14F0800 |
19pr | x | 2.5 | 1.4 / 34.8 | 1135.89 / 1690.39 | 12.6 | SF022E5A19F0800 |
24pr | x | 2.5 | 1.6 / 41.3 | 1491.77 / 2219.99 | 10.5 | SF022E5A24F0800 |
2tr | x | 0.5 | 0.4 / 10.6 | 97.45 / 145.02 | 7.2 | SF032E1A02F0800 |
4tr | x | 0.5 | 0.5 / 12.4 | 143.75 / 213.92 | 6.3 | SF032E1A04F0800 |
5tr | x | 0.5 | 0.5 / 13.5 | 163.89 / 243.9 | 6.3 | SF032E1A05F0800 |
7tr | x | 0.5 | 0.6 / 14.6 | 201.83 / 300.36 | 6.3 | SF032E1A07F0800 |
10tr | x | 0.5 | 0.7 / 18.9 | 302.7 / 450.46 | 5.4 | SF032E1A10F0800 |
12tr | x | 0.5 | 0.8 / 19.5 | 338.87 / 504.29 | 5.4 | SF032E1A12F0800 |
14tr | x | 0.5 | 0.8 / 20.5 | 377.98 / 562.5 | 5.4 | SF032E1A14F0800 |
19tr | x | 0.5 | 0.9 / 23 | 483.59 / 719.66 | 4.5 | SF032E1A19F0800 |
24tr | x | 0.5 | 1.1 / 27 | 626.6 / 932.48 | 4.5 | SF032E1A24F0800 |
2tr | x | 0.75 | 0.5 / 12.5 | 132.82 / 197.65 | 8.8 | SF032E1B02F0800 |
4tr | x | 0.75 | 0.6 / 14.4 | 194.94 / 290.1 | 7.7 | SF032E1B04F0800 |
5tr | x | 0.75 | 0.6 / 16 | 230.83 / 343.52 | 7.7 | SF032E1B05F0800 |
7tr | x | 0.75 | 0.7 / 17.4 | 286.67 / 426.62 | 7.7 | SF032E1B07F0800 |
10tr | x | 0.75 | 0.9 / 22.5 | 427.11 / 635.61 | 6.6 | SF032E1B10F0800 |
12tr | x | 0.75 | 0.9 / 23.2 | 480.67 / 715.31 | 6.6 | SF032E1B12F0800 |
14tr | x | 0.75 | 1 / 24.5 | 542.09 / 806.72 | 6.6 | SF032E1B14F0800 |
19tr | x | 0.75 | 1.1 / 27.4 | 693.67 / 1032.29 | 5.5 | SF032E1B19F0800 |
24tr | x | 0.75 | 1.3 / 32.6 | 915.15 / 1361.89 | 5.5 | SF032E1B24F0800 |
2tr | x | 1.5 | 0.6 / 15.5 | 199.79 / 297.33 | 12.8 | SF032E3A02F0800 |
4tr | x | 1.5 | 0.7 / 18 | 300.87 / 447.75 | 11.2 | SF032E3A04F0800 |
5tr | x | 1.5 | 0.8 / 19.9 | 354.78 / 527.96 | 11.2 | SF032E3A05F0800 |
7tr | x | 1.5 | 0.9 / 21.8 | 446.53 / 664.5 | 11.2 | SF032E3A07F0800 |
10tr | x | 1.5 | 1.1 / 28.3 | 664.51 / 988.89 | 9.6 | SF032E3A10F0800 |
12tr | x | 1.5 | 1.2 / 29.4 | 769.27 / 1144.8 | 9.6 | SF032E3A12F0800 |
14tr | x | 1.5 | 1.2 / 31 | 870.24 / 1295.05 | 9.6 | SF032E3A14F0800 |
19tr | x | 1.5 | 1.4 / 34.8 | 1112.74 / 1655.94 | 8 | SF032E3A19F0800 |
24tr | x | 1.5 | 1.6 / 41.3 | 1463.52 / 2177.96 | 8 | SF032E3A24F0800 |
2tr | x | 2.5 | 0.7 / 17.3 | 257.39 / 383.04 | 16.8 | SF032E5A02F0800 |
4tr | x | 2.5 | 0.8 / 20.4 | 408.62 / 608.1 | 14.7 | SF032E5A04F0800 |
5tr | x | 2.5 | 0.9 / 22.6 | 482.55 / 718.11 | 14.7 | SF032E5A05F0800 |
7tr | x | 2.5 | 1 / 24.7 | 614.26 / 914.12 | 14.7 | SF032E5A07F0800 |
10tr | x | 2.5 | 1.3 / 32.1 | 910.18 / 1354.5 | 12.6 | SF032E5A10F0800 |
12tr | x | 2.5 | 1.3 / 33.4 | 1051.78 / 1565.22 | 12.6 | SF032E5A12F0800 |
14tr | x | 2.5 | 1.4 / 35.2 | 1195.15 / 1778.58 | 12.6 | SF032E5A14F0800 |
19tr | x | 2.5 | 1.6 / 39.7 | 1560.79 / 2322.7 | 10.5 | SF032E5A19F0800 |
24tr | x | 2.5 | 1.9 / 47.2 | 2043.53 / 3041.11 | 10.5 | SF032E5A24F0800 |
*Ampacity value based on ABS Rules for Building and Classing Steel Vessels, Version 2023, Table-6. Values are corrected according to Table 6 for number of Conductors.
**Available in both American Wire Gauge (AWG) and Metric wire conductor sizes.
Markets / Applications
Marine & Shipboard
